Maîtrisez le soudage TIG Lift avec Air Liquide

Définition du soudage TIG Lift et ses principes fondamentaux

Le soudage TIG Lift est une technique d'amorçage de l'arc électrique qui se démarque de la méthode traditionnelle (amorçage traditionnel = haute fréquence HF). Au lieu d'utiliser des ondes haute fréquence pour ioniser le gaz et créer l'arc, le mode d’amorçage TIG Lift repose sur un contact physique initial entre l'électrode de tungstène et la pièce à souder.

Le soudage TIG : un rappel

Le soudage TIG est un type de soudage à l'arc qui utilise une électrode en tungstène non fusible et un gaz inerte (argon, hélium) pour protéger le bain de fusion. L'arc électrique est créé entre l'électrode et la pièce à souder, permettant de fondre le métal et de former un cordon de soudure. Le gaz inerte protège le bain de fusion et l'électrode des contaminations atmosphériques, garantissant ainsi la qualité de la soudure.

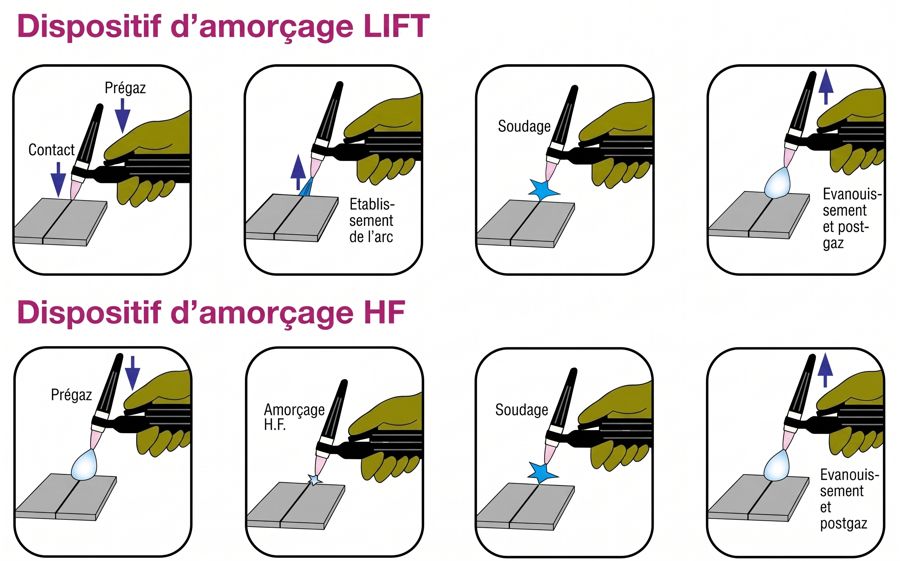

Comment fonctionne le TIG lift ?

1. Contact : L'électrode tungstène est mise en contact avec la pièce à souder, créant ainsi un court-circuit (sans risque de fusion et d’inclusion de tungstène dans la pièce à souder).
2. Lift : L'électrode est ensuite rapidement soulevée de quelques millimètres tout en maintenant l'alimentation électrique. Ce mouvement interrompt le court-circuit et provoque la formation d'un arc électrique.
3. Soudage : L'arc ainsi créé fond la pièce à souder et le métal d'apport, permettant la formation du cordon de soudure.

Pourquoi choisir le TIG Lift ?

Certains environnements industriels sont non tolérants à la HF. L'absence d'ondes HF réduit les risques d'interférences électromagnétiques avec d'autres équipements électroniques. En effet, l'amorçage HF peut endommager les composants électroniques sensibles présents aux alentours.
Les générateurs TIG dans leur grande majorité proposent l’option TIG Lift.

Comment est équipé un poste TIG Lift ?

Un poste à souder TIG Lift dispose de plusieurs éléments essentiels :

• Source de courant : Fournit l'énergie électrique nécessaire à l'arc.
• Contacteur : Le contacteur est le cœur du dispositif d’amorçage TIG Lift. Il initie l'arc par contact direct avec la pièce, remplaçant ainsi l'amorçage HF.
• Système de contrôle : Sa fonction est de permettre le réglage du cycle de soudage.
• Torche TIG : Conduit le courant et le gaz de protection vers la pièce à souder.

Applications de la technique d'amorçage TIG Lift

Le TIG lift est proposé sur certains générateurs TIG pour des soudeurs professionnels qui interviennent dans des espaces où la HF peut poser problème.
Le TIG lift peut aussi être proposé sur certains modèles de générateurs avec électrodes enrobées comme un “premier accès” au TIG en chantier par exemple. Dépourvu de HF et d'électrovanne, le générateur présentera un cycle de soudage simple et utilisera généralement une torche à valve.

Avantages et inconvénients du soudage TIG Lift

Le soudage TIG Lift présente de nombreux avantages, mais aussi quelques inconvénients qu'il convient de connaître.
Avantages :

• Moins d'interférences : L'absence d'ondes HF assure la réduction des risques d'interférences électromagnétiques.
• Protection des composants électroniques : Le TIG Lift est moins susceptible d'endommager les composants électroniques sensibles situés aux alentours.

Inconvénients :

• Nécessite une certaine habileté lors de l’utilisation : Le soudeur doit maîtriser la technique du lift pour réussir l’amorçage .
• Usure de l'électrode : L'électrode de tungstène peut s'user plus rapidement lors de l'amorçage par contact.
• Limité aux faibles épaisseurs.

Prenez soin de la sécurité des soudeurs

Le soudage, bien qu'efficace, présente des risques spécifiques qui nécessitent une attention particulière comme :

• Rayonnements ultraviolets : L'arc électrique émet des rayonnements UV nocifs pour les yeux et la peau. Il est impératif de porter des accessoires de sécurité, notamment un masque de soudeur homologué et des vêtements de protection couvrants.
• Brûlures : Les pièces à souder et la torche peuvent atteindre des températures très élevées. Il faut manipuler les outils avec précaution et éviter tout contact direct.
• Inhalation de fumées : Les fumées de soudage peuvent être toxiques. Un système d'extraction efficace et une ventilation adéquate sont indispensables.
• Chocs électriques : Le courant électrique utilisé pour alimenter le générateur de soudage présente un risque. Il faut s'assurer que l'installation électrique est conforme aux normes et de porter des équipements de protection individuelle adaptés.

Le soudage nécessite le respect de règles de sécurité strictes afin de préserver la santé et la sécurité des opérateurs.

Quelle influence des gaz pour le soudage avec TIG ?

Globalement, le choix du gaz de protection en soudage TIG est un facteur clé car il influence directement la qualité de la soudure.

L'argon est le gaz le plus couramment utilisé grâce à sa stabilité et sa capacité à protéger efficacement le bain de fusion. Cependant, d'autres gaz comme l'hélium en association avec l’argon peuvent être utilisés pour des applications spécifiques, offrant une pénétration plus importante et une stabilité d'arc moindre notamment sur des alliages légers. Par ailleurs, l’hydrogène souvent utilisé en mélange avec l’argon et l’hélium améliore la vitesse et la pénétration pour le soudage des inox en TIG.

Le débit du gaz est également un paramètre important, car il influence le volume de gaz protecteur et la stabilité de l'arc. Un débit trop faible peut entraîner des contaminations de la soudure par l'air ambiant, tandis qu'un débit trop élevé peut augmenter les turbulences et réduire la qualité de la soudure.

Pour des résultats optimaux, le choix du gaz de protection est primordial. Air Liquide, expert en gaz industriels, vous propose une gamme de bouteilles de gaz adaptés pour répondre à tous vos besoins en soudage TIG (TIG Lift, inclus). Notre équipe de spécialistes en soudage est à votre service pour vous fournir des informations plus détaillées, n’hésitez pas à nous contacter.

Pour des soudures de qualité optimale, la gamme ARCAL™ d'Air Liquide vous offre les gaz adaptés à tous vos besoins.
