Quelle taille de bouteille de gaz choisir en laboratoire ?
Garantissez la fiabilité de vos analyses sans négliger votre confort au quotidien. Ce guide vous aide à choisir parmi les différentes bouteilles existantes l'emballage (taille de bouteille et type de robinet) le plus adapté à vos usages.
Lecture : 10 min
On connaît tous ce moment de solitude : lancer une séquence d'analyse le vendredi soir et réaliser le lundi matin que la bouteille d'Hélium est vide. Ou encore, la complexité de devoir déplacer une bouteille de 80 kg dans un laboratoire encombré.
Le choix de la bonne taille de bouteille de gaz n'est pas juste une ligne sur un bon de commande. Les bouteilles constituent un élément majeur pour la préservation de la qualité du produit. C'est ce qui détermine votre confort de travail, votre sécurité au quotidien et vous permet de garantir la fiabilité de vos résultats analytiques.
Pour répondre concrètement à la question “quelle taille de bouteille de gaz choisir en laboratoire”, les experts d’Air Liquide ont conçu ce guide pour les professionnels du laboratoire ou sont expliqués les différents formats et tailles de bouteilles de gaz.
De quelle bouteille avez-vous vraiment besoin ?
Avant de parler de la taille, parlons de votre métier ! L’usage dicte le contenant. Selon que vous fassiez de la chromatographie de pointe ou de la culture cellulaire, vos besoins en autonomie et en pureté diffèrent radicalement.
Les grandes familles d'usage au laboratoire
Pour choisir le bon conditionnement, identifiez d'abord votre profil de consommation parmi ces catégories :
- Instrumentation Analytique (GC, HPLC, ICP) :
- Besoin : très haute pureté et stabilité.
- Gaz : Hélium, Azote, Hydrogène (gaz vecteurs) ou Argon (plasma ICP).
- Conseil : ces instruments consomment en continu. Privilégiez les grandes capacités (L50 ou Cadres) pour éviter les ruptures de charge, ou des générateurs pour l'Azote notamment.
- Étalonnage et Calibration :
- Besoin : précision absolue et transportabilité.
- Gaz : mélanges complexes (NO, CO, SO₂).
- Conseil : les bouteilles doivent souvent être déplacées vers l'instrument. Des formats compacts (S05, S11) ou portables sont idéaux pour ces interventions ponctuelles.
- Création d'Atmosphères (Culture cellulaire, Boîtes à gants) :
- Besoin : grands volumes et fiabilité.
- Gaz : CO₂ (incubateurs), Azote/Argon (inertage).
- Conseil : pour les incubateurs, une interruption peut être fatale aux cultures. Sécurisez l'approvisionnement avec des bouteilles dédiées (ex : Gamme BIO) en taille L50 avec inverseur automatique.
Quelle taille de bouteille choisir ?
C'est la question logistique numéro 1. Prendre trop gros encombre le labo ; prendre trop petit multiplie les manipulations à risque.

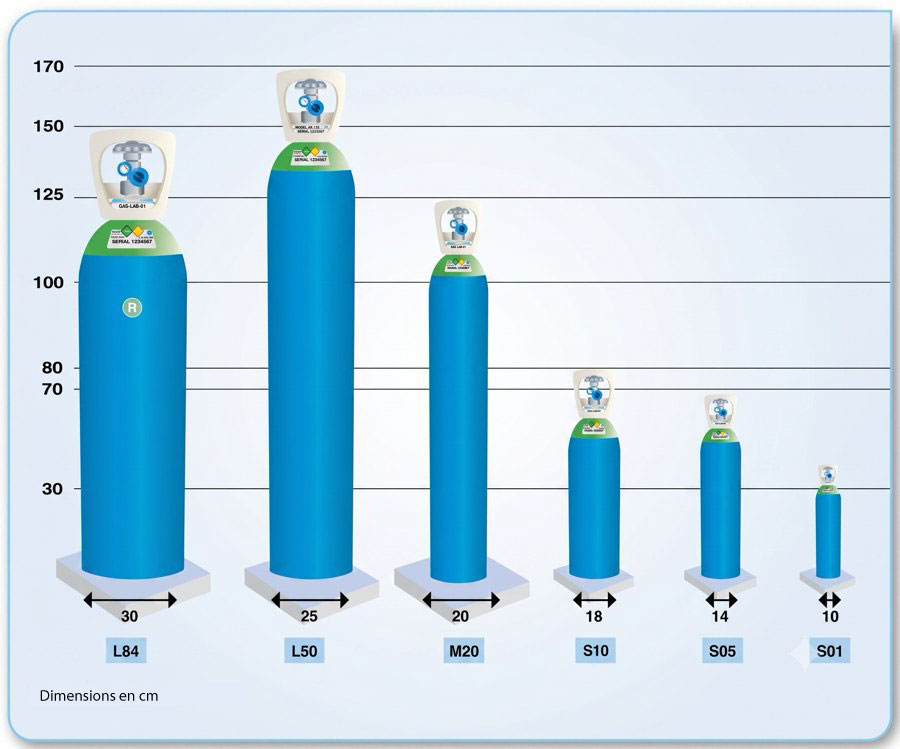

Les bouteilles de gaz de laboratoire Air Liquide sont disponibles en différentes tailles afin de répondre aux consommations plus ou moins importantes de chaque produit. Les dimensions indiquées ici sont indicatives et correspondent aux tailles les plus courantes. Les différents types de bouteilles disponibles pour chaque gaz pur et mélange de gaz, sont indiqués sur les fiches de produits correspondantes de ce catalogue. Voici un tableau comparatif pour vous aider à trancher, basé sur les standards Air Liquide.
| Format (Air Liquide) | Dimensions approx. (diam. / hauteur) | Poids (bouteille pleine) | Autonomie approx. (à 200 bar)* | Profil d’Utilisation Idéal |
|---|---|---|---|---|
| S01 (Le format "Ultra-portable") | ~5 kg | Intervention & Terrain Parfait pour l'étalonnage mobile de détecteurs ou des tests ponctuels sous hotte. Se porte à la main. | ||
| S05 (Le format "Portable") | ~50 cm haut Ø 14 cm | ~7 à 10 kg | ~1 m³ | Intervention & Terrain Parfait pour l'étalonnage mobile de détecteurs ou des tests ponctuels sous hotte. Se porte à la main. |
| S11 (Le format "Compacte") | ~70 cm haut Ø 18 cm | ~15 à 20 kg | ~2,1 m³ | Sous-Paillasse Idéale pour les labos exigus ou une consommation modérée (ex : gaz de collision en ICP-MS). Pas besoin de chariot lourd. |
| M20 (Le format "Standard") | ~1 m haut Ø 20 cm | ~30 à 40 kg | ~4 m³ | Le Compromis Offre une autonomie correcte pour un chromatographe unique. Manipulable par une personne seule (avec précaution). |
| L50 (Le format "Industriel") | ~1,60 m haut Ø 25 cm | ~70 à 80 kg | ~10 m³ | Alimentation Centrale Le standard pour les gaz vecteurs (He, N₂, Ar). Indispensable pour l'ICP ou le FID en continu. Attention : Chariot et chaîne de sécurité obligatoires ! |
| Cadre (V09 : 9 bouteilles L50 / V18 : 18 bouteilles L50) | ~2 m haut 117 cm long | >700 kg | ~89 à 180 m³ | Réseau Bâtiment Pour alimenter tout un étage ou une centrale de gaz. Installé par la logistique, ne se manipule pas au quotidien. |
*Note : L'autonomie réelle varie selon le gaz (compressibilité différente entre He, N₂, CO₂). Les produits Air Liquide sont conditionnés dans des bouteilles en acier doux, aluminium ou acier inox selon leurs compatibilités avec les matériaux. Pour les gaz non compatibles avec les matériaux ordinaires, les parois de la bouteille subissent un traitement spécial de passivation.
Le conseil expert : si vous consommez en moyenne plus d'une bouteille L50 par mois, envisagez de passer au cadre de 9 ou 18 bouteilles qui sont positionnées dans un châssis métallique muni d'un anneau de levage sur le dessus et sont reliées entre elles par un collecteur équipé d'une vanne de sortie du gaz.
Pour un besoin de très grands volumes en continu, considérez l'option générateur on-site (pour N₂/H₂/Air) qui non seulement, garantit la fiabilité et qualité nécessaire, mais aussi la réduction des risques liés à la manutention.
Étiquetage d'une bouteille : comprendre ce que vous achetez
L'étiquette de l'ogive (dite "Banane")
Savoir lire une bouteille est la première règle de sécurité et de qualité. L'information est scindée en deux zones distinctes sur la bouteille, répondant à des normes différentes.
Située sur la partie supérieure de la bouteille (l'ogive), cette étiquette jaune courbe répond aux obligations réglementaires de transport et de sécurité (ADR/CLP). Elle ne donne pas les spécifications analytiques fines, mais vous fournit les informations vitales pour la manipulation :
- Identification du danger : les pictogrammes en losange (ex: flamme, bonbonne de gaz, tête de mort).
- Identification réglementaire : pour les mélanges, la liste des composants contribuant aux dangers est indiquée ici.
- Gestion des risques : les mentions de danger (Phrases H) et les conseils de prudence (Phrases P).
- Traçabilité logistique : le nom et l'adresse du fabricant ainsi que le numéro de lot pour retrouver l'historique de production.
La couleur de l’ogive
La norme EN 1089-3 standardise l'identification des bouteilles de gaz en Europe.
Pour les gaz purs, cette norme impose un code couleur spécifique appliqué uniquement sur l'ogive, selon le risque principal du contenu (toxique, inflammable, etc.). Cette norme exclut les cadres. Les bouteilles conformes se distinguent par deux lettres "N" marquées sur l'ogive ; l'absence de ce marquage indique le respect d'anciennes normes.
Règles générales
| Principales couleurs de « risque » | « Risque » | Applicable |
|---|---|---|
jaune | Toxique et/ou corrosif | Aux gaz purs suivants : Ammoniac, arsine, trichlorure de bore, trifluorure de bore, monoxyde de carbone, chlore, dichlorosilane, bromure d'hydrogène, chlorure d'hydrogène, fluorure d'hydrogène, sulfure d'hydrogène, monoxyde d'azote, dioxyde d'azote, trifluorure d'azote, phosphine, tétrafluorure de silicium, dioxyde de soufre et hexafluorure de tungstène. |
rouge | Inflammable | Aux gaz purs suivants : 1,3-butadiène, n-butane, isobutane, 1-butène, cis-2-butène, trans-2-butène, isobutylène, 1-butyne, deutérium, diméthylamine, diméthyléther, éthane, éthylène, hydrogène, méthane, chlorure de méthyle, méthylmercaptan, propadiène, propane, propylène et silane. |
bleu clair | Oxydant | Aux mélanges plus oxydants que l'air. |
vert vif | Asphyxiant ou inerte (non toxique, non corrosif, non inflammable, non oxydant) | Aux gaz purs suivants : Air, chlorodifluorométhane (R22), hexafluoroéthane (R116), krypton, néon, octafluorocyclobutane (RC318), octafluoropropane (R218), hexafluorure de soufre, tétrafluoroéthane (R134A), tétrafluorométhane (R14), trifluorométhane (R23) et xénon. |
| Couleur | Gaz |
|---|---|
marron | Acétylène |
blanc | Oxygène |
bleu | Protoxyde d'azote (N₂O) |
vert foncé | Argon |
| Couleur | Gaz |
|---|---|
noir | Azote |
gris | Dioxyde de carbone (CO₂) |
brun | Hélium |
Cas particuliers
Pour les mélanges de gaz à double risque, l'ogive affiche la couleur du danger principal, à laquelle peut s'ajouter celle du risque secondaire (ex: rouge ajouté au jaune pour toxique/inflammable). Si deux couleurs sont présentes, elles s'appliquent selon des motifs stricts : bandes horizontales superposées ou segments verticaux alternés. Notez que ces formats peuvent varier selon les pays et que ces règles ne concernent pas les bouteilles destinées au domaine de la santé.
La fiche de spécifications (ou Fiche Produit)
C'est l'engagement contractuel du catalogue (ex: ALPHAGAZ™ 1). La fiche produit est jointe aux bouteilles de gaz purs de la gamme ALPHAGAZ™. Elle donne toutes les informations sur la garantie & la traçabilité de la bouteille et définit des valeurs maximales garanties d'impuretés que le produit peut contenir.
Voici l’information fournie :
- Spécifications du produit,
- Numéro de lot,
- Pression,
- Durée de garantie du produit,
- Taille emballage (S11, M20, L50 etc...),
- Volume de gaz contenu dans la bouteille,
- ainsi que des conseils de sécurité et d’utilisation.
Le Certificat d'Analyse
C'est un document spécifique lié à votre bouteille (via son n° de lot). Il rapporte la valeur réelle mesurée en laboratoire de production. Chaque bouteille de mélange de gaz est livrée avec son propre certificat, indiquant les caractéristiques du mélange, les informations de traçabilité ainsi que les garanties.
Avez-vous des questions sur le choix de la bonne taille de bouteille de gaz de laboratoire ?
L’équipement technologique : plus qu'un simple robinet
La pureté de votre gaz (ALPHAGAZ™ 1 ou ALPHAGAZ™ 2) ne sert à rien si elle est polluée dès l'ouverture. L'équipement de la bouteille est votre première ligne de défense contre la contamination.
La technologie SMARTOP™ : votre assurance tranquillité
Les bouteilles ALPHAGAZ™ sont équipées de la tête intelligente SMARTOP™. Voici pourquoi elle change votre quotidien :
- Levier On/Off : fini les volants bloqués. Un geste suffit pour ouvrir ou fermer le gaz, ce qui est crucial en cas d'urgence.
- Jauge de pression permanente : vous visualisez le niveau de gaz sans monter de détendeur. Idéal pour l'inventaire du vendredi soir.
- Clapet de Pression Résiduelle (RPV) : c'est la fonction la plus critique. Elle empêche la bouteille de se vider totalement, garantissant qu'aucun air ambiant ne rentre pour contaminer l'intérieur.
Pour les mélanges : choisissez LABTOP™ pour plus de performance
Pour les mélanges d'étalonnage complexes, la tête LABTOP™ intègre directement le détendeur. Vous n'avez plus à visser/dévisser des équipements : la bouteille est prête à l'emploi, éliminant les risques de fuite ou de mauvais montage.
Date de réépreuve & Date d’expiration
La gestion des dates est critique pour éviter les dérives instrumentales.
Date de réépreuve
Il faut distinguer distinguer la date de péremption du mélange gazeux de la date de réépreuve de la bouteille, une information réglementaire gravée ou inscrite sur l'emballage (ogive ou étiquette). Même si votre gaz est encore valide, la bouteille elle-même est soumise à une inspection périodique obligatoire pour garantir sa résistance mécanique à la pression. Si cette date de réépreuve est dépassée, la bouteille doit être impérativement restituée à Air Liquide. Il n'est plus possible de l'utiliser en toute sécurité sans subir un nouveau contrôle technique (réépreuve). Anticiper cette échéance est un réflexe de sécurité pour éviter tout risque au sein de votre laboratoire.
Date d'expiration et choix de la taille de l'emballage
Lors de votre commande, la durée de garantie de stabilité (ou durée de conservation) est un critère de choix déterminant pour le format de votre bouteille. Cette période, durant laquelle Air Liquide garantit que le mélange reste homogène et conforme, varie selon la réactivité des composants (certains mélanges sont garantis 36 mois, d'autres beaucoup moins).
Le rapport avec la taille de l'emballage à choisir est direct : si vous optez pour une taille avec un volume important (type bouteille B50/L50) pour un gaz à stabilité courte, vous risquez de dépasser la date d'expiration avant d'avoir consommé tout le contenu. Dans ce cas, le gaz perd sa valeur métrologique et inutilisable. Dans ce cas, l'idéal serait d'acheter une taille du type B20/L20 par exemple.
Note : la date d'expiration (Date de fabrication + Durée de stabilité) est systématiquement indiquée sur le certificat d'analyse ou l'étiquette de corps. Une fois cette date passée, les composants peuvent avoir interagi avec les parois (adsorption), rendant tout étalonnage caduc.
Le conseil de l'expert : Pour les gaz réactifs à durée de vie limitée, privilégiez des tailles d'emballage plus petites (type bouteilles de 1 ou 11 litres). Adapter le volume de l'emballage à votre consommation réelle sur la période de garantie permet d'éviter le gaspillage et garantit la fiabilité de vos analyses jusqu'à la fin de la bouteille.
Questions fréquentes
Réponses express à vos doutes sur la taille de vos bouteilles labo
Q : Quelles sont les tailles de bouteilles disponibles ?
R : Air Liquide propose une gamme étendue allant de la petite bouteille portable (S01 à L84) aux cadres de grande capacité pour répondre à tous les volumes de consommation.
Q : Quelle est la différence de poids entre une bouteille B50 d'Azote et d'Hélium ?
R : La bouteille vide pèse sensiblement le même poids (~70-80 kg). Cependant, l'Hélium étant beaucoup plus léger que l'air, et l'Azote similaire à l'air, la différence de poids "plein" est minime par rapport au poids de l'acier. La sécurité impose de traiter toutes les B50 comme des charges lourdes nécessitant un chariot.
Q : Comment identifier le contenu et les dangers d'une bouteille ?
R : L’identification rapide et sûre se fait grâce à plusieurs éléments visuels standardisés qui existent sur la bouteille :
- L'ogive (haut de la bouteille) : la couleur indique le risque principal du produit selon la législation européenne (ex : jaune pour toxique/corrosif, rouge pour inflammable, vert vif pour inerte, etc.).
- L’étiquette de sécurité : Elle fournit les informations de sécurité, la classification ADR et le contenu exact.
- Le marquage : Gravé sur l'ogive, il indique le numéro de fabrication et le propriétaire.
Q : Quels sont les équipements de sécurité présents sur une bouteille ?
R : Chaque bouteille est équipée pour garantir l'intégrité du produit et la sécurité de l'utilisateur :
- Le robinet : équipé d'un raccord conforme aux normes en vigueur.
- Le chapeau : fixe ou amovible, il protège le robinet et facilite la manutention ; il ne doit jamais être démonté s'il est fixe.
- La capsule d’inviolabilité : une capsule plastique sur le robinet garantit que la bouteille est pleine et n'a jamais été ouverte.
Q : Puis-je stocker mes bouteilles ALPHAGAZ™ au soleil ?
R : Il est recommandé que le stockage des bouteilles se fasse à l'abri des rayons directs du soleil et à une température inférieure à 50 °C. Une chauffe excessive extérieure augmente la pression interne et peut, dans le cas de mélanges complexes, affecter la stabilité ou l'homogénéité du gaz.
Q : Que signifie la mention "SMARTOP" sur ma facture ?
R : Cela signifie que votre bouteille est équipée de la tête ergonomique avec levier on/off, jauge de pression permanente et clapet de pression résiduelle, offrant une sécurité et une facilité d'emploi supérieures aux robinets standards .
