BS 50-10-3.5
Laboratoires et Analyses

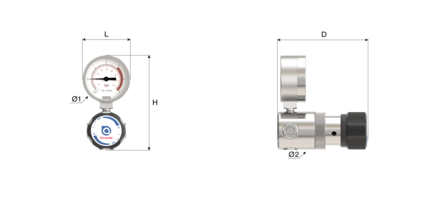

•Détendeur Basse Pression - Simple détente
•Montage sur canalisation, tableau ou fin de ligne
•Adapté aux gaz purs et mélanges, non corrosifs
•En laiton chromé
Conçu pour la mise en œuvre de: Gaz purs non corrosifs jusqu'à N60 dont ALPHAGAZ™ 1 & 2 / Mélanges non corrosifs de concentration supérieure à 1 ppm
•Montage sur canalisation, tableau ou fin de ligne
•Adapté aux gaz purs et mélanges, non corrosifs
•En laiton chromé
Conçu pour la mise en œuvre de: Gaz purs non corrosifs jusqu'à N60 dont ALPHAGAZ™ 1 & 2 / Mélanges non corrosifs de concentration supérieure à 1 ppm
Sélectionner les caractéristiques souhaitées pour configurer votre produit.
DESCRIPTION
Domaines d'application :
Les détendeurs BS sont utilisés dans les laboratoires pour les applications exigeant répétabilité et grande précision de la régulation de pression en seconde détente.
Utilisés aussi comme points d'utilisation, montés sur vanne d'arrêt VP, VPM, ou supports à clapet ELC. Spécifications: La technologie à soufflet confère une très grande précision de la régulation de la pression.
Spécifications
La référence de la régulation :
Le soufflet assure une grande précision de la régulation.
Modulable :
Différentes configurations avec vannes d'arrêt, de réglage, débitmètre… Info +Pour montage en fin de ligne, utiliser le raccord intermédiaire G 3/8 BSPP mâle.
Domaines d'application :
Les détendeurs BS sont utilisés dans les laboratoires pour les applications exigeant répétabilité et grande précision de la régulation de pression en seconde détente.
Utilisés aussi comme points d'utilisation, montés sur vanne d'arrêt VP, VPM, ou supports à clapet ELC. Spécifications: La technologie à soufflet confère une très grande précision de la régulation de la pression.
Spécifications
La référence de la régulation :
Le soufflet assure une grande précision de la régulation.
Modulable :
Différentes configurations avec vannes d'arrêt, de réglage, débitmètre… Info +Pour montage en fin de ligne, utiliser le raccord intermédiaire G 3/8 BSPP mâle.
SPECIFICATIONS TECHNIQUE
| Ref. | BS_50-10-3_5 |
| Pression de sortie | 0,5 à 10 bar |
| Débit | , 3.5 Nm³/h |
| Corps | Laiton chromé (Contient du plomb) |
| Siège | Laiton |
| Soupape principale | Laiton garni EPDM |
| Soufflet | Bronze |
| Manomètre | Mécanisme en alliage cuivreux, Ø 50mm, Joint en PA 6.6 |
| Joint | EPDM, PA 6.6 |
Encombrement
L:41.0000 MILLIMETER
H:105.0000 MILLIMETER
D:100.0000 MILLIMETER
Diam1:50.0000 MILLIMETER
Poids net0.5000 KILOGRAM
L:41.0000 MILLIMETER
H:105.0000 MILLIMETER
D:100.0000 MILLIMETER
Diam1:50.0000 MILLIMETER
Poids net0.5000 KILOGRAM
Sécurité & Transport
Attention ! En cas de mise en oeuvre de l'oxygène et des gaz comburants, la pression d'utilisation ne doit pas dépasser 25 bar.
Attention ! En cas de mise en oeuvre de l'oxygène et des gaz comburants, la pression d'utilisation ne doit pas dépasser 25 bar.
